TE Connectivity

Neues Hochvoltschütz für Hybrid- und Elektrofahrzeuge

| Redakteur: Michael Ziegler

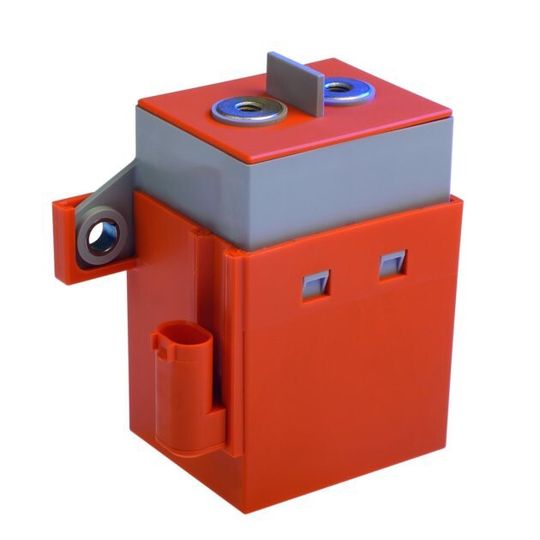

Die Gehäuseabmessungen des EVC 250 Hochvoltschütz von TE Connectivity betragen 93 x 55,3 x 49,8 mm.
Die Gehäuseabmessungen des EVC 250 Hochvoltschütz von TE Connectivity betragen 93 x 55,3 x 49,8 mm. (Foto: TE Connectivity)

TE Connectivity führt mit dem EVC 250 ein Hochvoltschütz ein, das speziell für die Anforderungen in Hybridfahrzeugen, reinelektrischen Fahrzeugen, Brennstoffzellenfahrzeugen sowie Batterieladesystemen entwickelt wurde und ohne druckgefüllte Kontaktkammern auskommt.

Die Neuerungen des EVC 250 umfassen vergrößerte Kontaktabstände, eine verbesserte Schaltdynamik, die Feldoptimierung der Blasmagnete sowie Maßnahmen zur Kontrolle der Lichtbögen. Dadurch kann das Hochvoltschütz laut TE Kurzschlüsse von bis 6kA sicher tragen, Dauerströme von 250A führen und die Schalt-Aufgaben in Hybrid- und Elektrofahrzeugen erfüllen. Ein Druck- bzw. Befüllungsverlust könne nicht auftreten, damit entfällt der sonst erforderliche Wartungsaustausch.

Die Gehäuseabmessungen betragen 93 x 55,3 x 49,8 mm. Durch eine vereinfachte Konstruktion mit optimierten Teilen ist eine voll automatisierte Produktion möglich. Neben der Standardversion mit getrennten Spulen zum Ansprechen und Halten mit automatischer, interner Umschaltung ist auch eine Einspulen-Variante für den Betrieb mit getakteter Ansteuerung (PWM) verfügbar. Das EVC 250 entspricht der IEC-Norm 60664.
