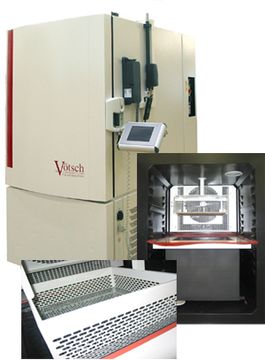

Thermoschocktest-Prüfschrank - VT 0006/S2/S

Der Test soll z.B. bei Anbauteilen an Kfz-Bremsen (z.B. Sensoren) eine Erwärmung durch eine heiß gefahrene Bremsscheibe mit anschließender schockartiger Abkühlung beim Durchfahren einer Eiswasser-Pfütze simulieren, z.B. nach DIN IEC 68-2-14 Nc (N42AP 221).

Das Prüfgut soll schnellen Temperaturschocks ausgesetzt werden.
In der Prüfkammer gibt es zwei Temperaturzonen.

Die warme Zone befindet sich im oberen Teil der Anlage. Die Luft in der Kammer wird mittels elektrischer Heizung erwärmt. Die kalte Zone befindet sich in Form eines gekühlten Tauchbades im unteren Teil der Anlage.

Temperaturbereich: bis zu max.+180 °C Lufttemperatur in der Warmkammer
und bis min. +/-0°C Wasser-(Salzlösung)Temperatur im Tauchbad

Fahrkorbvolumen ca. 60 l

Regelung und Steuerung:
Controller Board S!MCON/32-NET* mit abnehmbarem Farb-Touchpanel.
