Interieur Dynamische Lichtanimationen im Fahrzeuginnenraum

Von Dipl.-Ing. (FH) Hendrik Härter 2 min Lesedauer

Anbieter zum Thema

AMS Osram AG
Valeo GmbH
invenio AG
Würth Elektronik eiSos GmbH & Co. KG

Auf Basis des Open System Protocol intensivieren Valeo und AMS Osram ihre Zusammenarbeit. Kompatible LED-Module in Kombination mit einem Ambiente-Beleuchtungssystem ermöglichen mehr als nur dekorative Elemente im Fahrzeug.

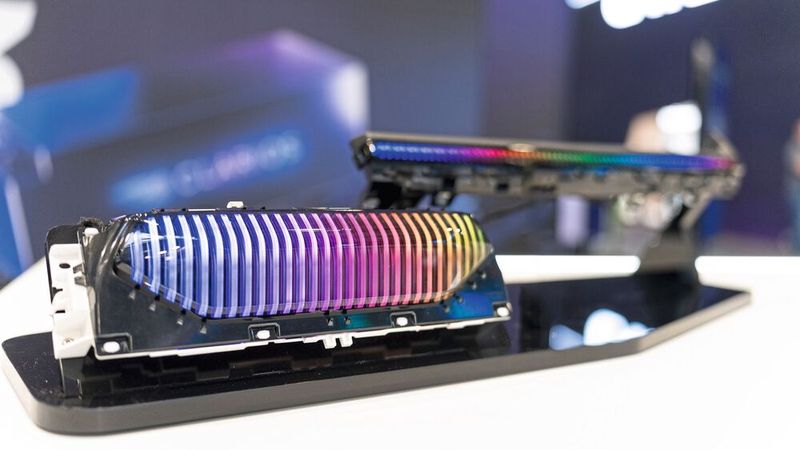

Das Zusammenspiel aus LED und Elektronik bringt dynamische Ambientebeleuchtung ins Fahrzeug.(Bild: Valeo)
Das Zusammenspiel aus LED und Elektronik bringt dynamische Ambientebeleuchtung ins Fahrzeug.
(Bild: Valeo)

Die beiden Zulieferer AMS Osram und Valeo bauen ihre Zusammenarbeit auf Basis des Open System Protocol (OSP) aus. Dabei handelt es sich um eine Kommunikationstechnik für dynamische Beleuchtungsanwendungen in Fahrzeugen. Sie basiert auf einer Master-Slave-Architektur, mit der sich über 1.000 Geräte individuell in einer Kette steuern lassen. Die Datenübertragungsrate beträgt 2,4 MBit/s. Dabei ist das Protokoll in zwei Teile gegliedert: Das Basisprotokoll deckt die unteren drei Schichten des ISO/OSI-Modells ab plus einer gerätespezifischen Anwendungsschicht.

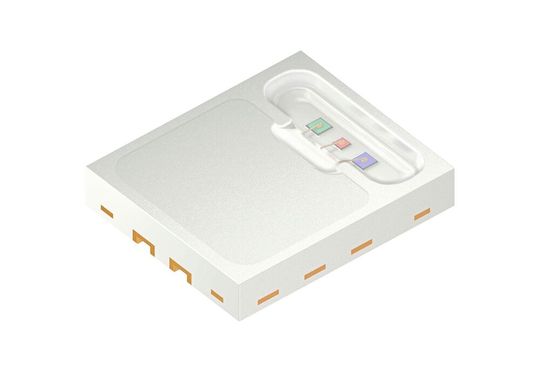

Die von AMS Osram entwickelte Osire E3731i. Sie Die verfügt über einen eingebauten digitalen Kern mit einem ASIC, der drei LED-Treiber, eine serielle Busschnittstelle, einen Temperatursensor und einen On-Chip-Speicher enthält.(Bild: AMS Osram / Valeo)
Die von AMS Osram entwickelte Osire E3731i. Sie Die verfügt über einen eingebauten digitalen Kern mit einem ASIC, der drei LED-Treiber, eine serielle Busschnittstelle, einen Temperatursensor und einen On-Chip-Speicher enthält.
(Bild: AMS Osram / Valeo)

Durch das Protokoll lässt sich eine Reihe der RGB-LEDs (OSP-RGBi) verwalten. Diese Geräte sind nicht nur gewöhnliche LEDs; jedes OSP-RGBi enthält einen integrierten Schaltkreis mit Treibern, einem Temperatursensor, einer Speichereinheit und einer seriellen, OSP-kompatiblen Busschnittstelle. Diese Integration ermögliche dynamische, animierte Beleuchtungsanwendungen, die sowohl die Ästhetik und als auch die Sicherheit im Fahrzeuginnenraum verbessern sollen. Diese LEDs lassen sich mit 1.000 LED-Modulen in einer Daisy-Chain-Konfiguration verbinden, die von einem Mikrocontroller gesteuert werden.

Ein Modell ist Osire E3731i, eine RGB-LED von AMS Osram. Die LED verfügt über einen eingebauten digitalen Kern mit einem ASIC, der drei LED-Treiber, eine serielle Busschnittstelle, einen Temperatursensor und einen On-Chip-Speicher enthält. Sie unterstützt das Open System Protocol, das die Kommunikation mit Mikrocontrollern ermöglicht. Jede LED wird im Werk charakterisiert, und ihre optischen Leistungsdaten werden im Chip-Speicher programmiert.

Valeo entwickelt Beleuchtungssystem mit OSP

Valeo entwickelt komplette Ambientebeleuchtungssysteme für Fahrzeuginnenräume, die Optik, Elektronik und Software umfassen. Ein solches System unterstützt Ambientebeleuchtung in RGB-Farben. Die Beleuchtung kann dynamisch und synchronisiert im ganzen Fahrzeug gesteuert werden. Außerdem lassen sich Geschwindigkeit, Leuchtdichte und Farbe jeder einzelnen LED separat anpassen. Die eingesetzte Technik ermöglicht personalisierte, informative und ästhetisch ansprechende Fahrzeuginnenräume. Das System ermögliche die visuelle Anzeige von Informationen zum Status und zur Leistung des Fahrzeugs. Die Software könne während der gesamten Lebenszeit des Fahrzeugs aktualisiert werden, um zusätzliche Animationen (neue Funktionen, Personalisierung) verfügbar zu machen.

(ID:50293361)
