Abgasmessung

NEFZ, WLTP, RDE und PEMS – ein Überblick

| Autor: Thomas Günnel

Der WLTP gilt seit dem 1. September 2017 für neue Fahrzeuge, er hat den NEFZ abgelöst. Zum Jahresbeginn 2019 traten nun strengere Regeln in Kraft.
Der WLTP gilt seit dem 1. September 2017 für neue Fahrzeuge, er hat den NEFZ abgelöst. Zum Jahresbeginn 2019 traten nun strengere Regeln in Kraft. (Bild: Volkswagen)

Seit dem 1. September 2017 ist der WLTP für neue Fahrzeuge verbindlich, er löst den NEFZ ab. Zum Jahresbeginn 2019 traten nun strengere Regeln in Kraft – und der RDE, die Messung auf der Straße, ist jetzt verpflichtend. Ein Überblick.

„Wieviel verbraucht er denn?“ „Laut Prospekt oder auf der Straße?“ – Beim Kraftstoffverbrauch eines Fahrzeugs gab es bisher zwei Werte, die oft weit voneinander entfernt waren. Seit dem 1. September 2017 müssen Automobilhersteller den Abgasausstoß ihrer neuen Fahrzeuge nach dem WLTP, dem „Worldwide Harmonized Light Vehicles Test Procedure“ erfassen – und er soll diese Lücke deutlich verkleinern.

Die im Test verwendeten Prozeduren bilden die Fahrdaten realistischer ab und lösen damit den NEFZ (Neuer Europäischer Fahrzyklus) ab. Dabei werden je nach Leistungsgewicht vier Fahrzeugklassen (1, 2, 3a, 3b) unterschieden, fast alle Pkws sind in WLTC-Klasse (C = Cycle) 3b eingeordnet.

Den WLTC-Tests auf Rollenprüfständen zur Seite steht der sogenannte RDE (Real Driving Emissions), bei dem die Emissionen im praktischen Fahrbetrieb gemessen werden. Emissionen bedeutet dabei: Kohlenmonoxid, Stickoxide und Rußpartikel. Zugrunde liegt die aktuell gültige Abgasnorm Euro 6d TEMP. Pkws mit Benzinmotor dürfen auf dem Prüfstand 60 mg/km NOx emittieren, der RDE-Grenzwert liegt bei 126 mg/km. Für Dieselfahrzeuge gelten 80 mg/km NOx beziehungsweise 168 mg im RDE-Verfahren.

Strengere Grenzwerte ab 2020

Bislang dürfen die Stickoxidemissionen, NOx, das 2,1-Fache des zulässigen Prüfstandswertes betragen (Messtoleranz = 1,1). Ab Januar 2020 gilt der RDE 2: Dann dürfen die auf der Straße gefahrenen Werte neuer Typen die der auf dem Prüfstand gemessenen nicht übersteigen (ab Januar 2021 für Neuzulassungen). Einzige „Zugabe“ ist eine Messtoleranz des mobilen Messgerätes „PEMS“ (Portable Emission Measurement System) von 0,43. Für Partikel gilt wie beim aktuellen RDE 1: Ihre Anzahl darf nicht höher sein als im Labor, plus eine Messtoleranz von 0,5. Hintergrund: Ein großer Abgasprüfstand misst genauer, als die PEMS genannten, mobilen Messgeräte. Der Partikelgrenzwert liegt bei allen RDE-Fahrten bei 6*1011 pro Kilometer.

WLTP 2nd Act seit 2019

Seit dem Jahresbeginn 2019 ist nun der zweite Teil des WLTP verbindlich – bis September 2019 müssen alle neu in der EU zugelassenen Fahrzeuge die Anforderungen an das neue Verfahren (WLTP 2nd Act) erfüllen. Das bedeutet zum Beispiel: Die Nutzung der Klimaanlage fließt in die Tests ein, das Messverfahren für die Kraftstoffverdunstung bei Ottomotoren wurde verschärft, und die Vorgaben für die Schaltpunktberechnung für Handschaltgetriebe haben sich verändert. Der Zeitplan bedeutet auch: Alle nach dem bisherige WLTP-Verfahren zertifizierten Fahrzeuge müssen bis September 2019 erneut zertifiziert werden.

Der Testablauf

Aber wie verläuft so ein Test? Der zu fahrende Zyklus (WLTC) beginnt auf dem Rollenprüfstand mit kaltem Motor, dauert 30 Minuten, bildet rund 23 Kilometer ab und besteht in der Klasse 3 aus vier Abschnitten: einer simulierten Stadtfahrt, einer Fahrt Überland und einer Autobahnstrecke mit zwei Geschwindigkeiten – 56,5 km/h, 76,6 km/h, 97,4 km/h und 131,3 km/h sind die Grenzwerte. Die gefahrene Durchschnittsgeschwindigkeit beträgt rund 47 km/h.

Die Grundausrüstung besteht aus dem leeren Fahrzeug, dem Fahrer (75 kg) und 15 Prozent der erlaubten Zuladung. Statt eines „echten“ Fahrers dürften die Tests auf dem Prüfstand auch Fahrroboter durchführen; ihre Ergebnisse wären wiederholgenauer. Volkswagen und Mercedes-Benz zum Beispiel setzen aber Menschen hinter das Steuer, „schließlich fahren mit den Autos auf der Straße ja auch Menschen“, kommentiert ein VW-Ingenieur.

Der vierte Testanteil mit rund 131 km/h ist nicht in allen Ländern verpflichtend, weil zum Beispiel in Japan die zulässige Höchstgeschwindigkeit geringer ist. Alle Szenarien finden bei jeweils 23 Grad Celsius statt, in Europa zusätzlich bei 14 Grad Celsius, der europäischen Durchschnittstemperatur.

Dazu müssen die Fahrzeuge vor Testbeginn zwölf Stunden bei 23 Grad konditioniert werden und rund neun Stunden bei 14 Grad. Logistisch ist das herausfordernd: Volkswagen zum Beispiel betreibt am Standort Wolfsburg deshalb ein Testzentrum mit 250 Fahrzeugstellplätzen, 235 Konditionierplätzen und 21 klimaregulierbaren Rollenprüfständen für Front- und Allradfahrzeuge. „Der Aufwand für die Tests nach WLTP und RDE liegt etwa um das 7,5-Fache höher als nach NEFZ“, beschreibt Kurt Engeljehringer, Business Development Manager – Emission Testing, beim österreichischen Automobilzulieferer AVL.

Und dieser Aufwand kostet Geld: Mit rund fünf Millionen Euro schlägt allein ein Prüfstand zu Buche. Der Transport der Fahrzeuge erfolgt mit einer Art Hubwagen, sodass der Motor des Testwagens tatsächlich erst auf dem Prüfstand gestartet wird.

Realistischeres Fahrprofil

Das Fahrprofil WLTC im WLTP basiert auf realen Fahrdaten, die in 14 Ländern erhoben wurden und stellt deren Durchschnitt dar. Neu ist, dass nicht mehr nur ein Standard-Fahrzeugmodell getestet wird, sondern alle Motor-Getriebe-Kombinationen, mit denen es erhältlich ist. War der NEFZ eher starr, berücksichtigt der WLTC mehr Optionen: Gangwechsel werden zum Beispiel individuell berechnet, die Ausstattung des Fahrzeugs und somit die Aerodynamik, der Reifenrollwiderstand und das Fahrzeuggewicht – also kundenindividuelle Optionen – fließen in die Bewertung ein. Zudem ist die gefahrene Durchschnittsgeschwindigkeit höher.

Dabei bilden ein Fahrzeug mit „dem besten“ und eines mit „dem schlechtesten“ Wert den Rahmen, hinzukommende Sonderausstattungen lassen sich dann interpolieren, also hochrechnen. Das ist aber keine Augenwischerei: Hintergrund ist die hohe mögliche Variantenvielfalt, mehrere tausend unterschiedliche Varianten sind je nach Fahrzeughersteller durchaus denkbar.

Auf der Straße messen

Nach den Messungen im Labor geht es auf der Straße weiter – im öffentlichen Verkehr. Die Testroute im RDE ist nahezu frei wählbar, sie muss aber mindestens 16 Kilometer in der Stadt-, Überland- und auf der Autobahn beinhalten und zwischen 1,5 und zwei Stunden dauern – um einen möglichst großen Bereich unterschiedlicher Fahrprofile und Fahrstile abzudecken.

Gefahren wird bei Temperaturen zwischen minus sieben und plus 35 Grad Celsius. Das Fahrzeug ist mit einer Zuladung von bis zu 90 Prozent unterwegs. Auch hier beginnt die Messfahrt in der Stadt mit kaltem Motor. Die Geschwindigkeit darf dabei zwischen 15 und 40 km/h liegen und 60 km/h nicht überschreiten. Auf der Landstraße ist das Geschwindigkeitsfenster zwischen 60 und 90 km/h, auf der Autobahn sind es 145 km/h und kurzzeitig bis zu 160 km/h. Die jeweiligen Fahrten sind nicht miteinander vergleichbar: unterschiedliche Ampelschaltungen oder variierendes Verkehrsaufkommen sind nur zwei Gründe dafür. Grundsätzlich gilt: Der Testfahrer „fährt einfach“, er stellt also eine Fahrt nach, wie sie jeder andere Fahrer auch erleben könnte.

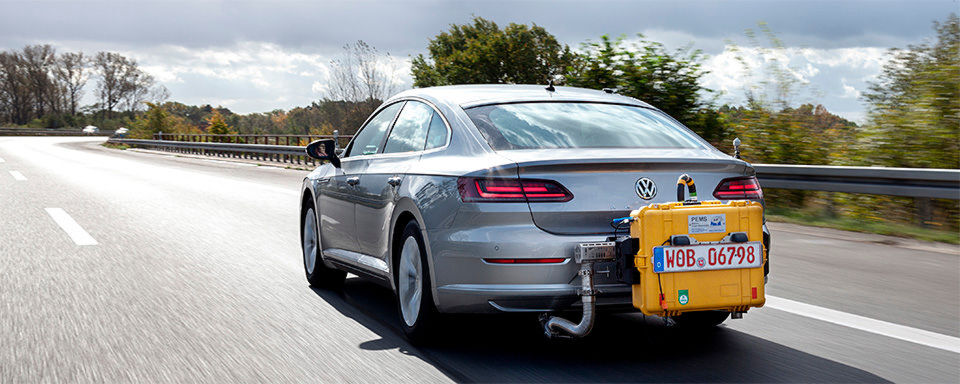

Die PEMS, also die Messsysteme, sind dazu auf der Anhängerkupplung montiert oder im Kofferraum untergebracht, ihre Stromversorgung sichern Lithium-Ionen-Akkus. „Ehe wir eine Testfahrt beginnen, validieren wir die PEMS-Anlage gegen die Prüfstandsmesstechnik“, erklärt ein Prüfingenieur von Mercedes bei einer Veranstaltung in Stuttgart. Stimmen die Ergebnisse der mobilen Messgeräte mit denen des Rollenprüfstands überein, kann die Testfahrt beginnen. Die Fahrer haben zusätzlich ein Gaswarngerät an Bord: Sollte Gas aus dem im Kofferraum befindlichen Messsystem austreten, warnen sie rechtzeitig.

Elektrofahrzeuge und Hybride testen

„Grundsätzlich muss jedes Fahrzeug einen Testlauf absolvieren“, erklärt Engeljehringer, „Die EU-Abgasgesetzgebung definiert nicht mehr nur das Messen der Schadstoffemissionen (CO, THC, NOx, PM und PN), sondern auch die Emissionen von CO2, den elektrischen Energieverbrauch und die rein elektrische Reichweite von Fahrzeugen. Für elektrifizierte Fahrzeuge bedeutet das:

Hybridfahrzeuge, die nicht extern aufgeladen werden können, absolvieren den WLTC-Zyklus, wobei der Ladezustand der Batterie mit gemessen wird. Ist nach der Testfahrt der Ladezustand gleich wie vor dem Test, fließen die CO2- und Verbrauchswerte so ein, wie sie gemessen wurden. Ist der Batterieladezustand niederer als bei Testbeginn, wird die verbrauchte elektrische Energie mathematisch den CO2-Emissionen und dem Verbrauch hinzugerechnet. Solche Fahrzeuge können den Zustand „volle“ oder „leere“ Batterie nicht darstellen, da diese Batterietechnik für eine lange Lebensdauer zwischen circa 35 Prozent und circa 70 Prozent Ladung betrieben wird.

Bei Plug-in-Hybriden fallen die Tests sehr langwierig aus. „Der erste WLTC-Testlauf wird im Best-Case-Szenario, also mit voller Batterie gestartet. Je nach Auslegung läuft hier der Verbrennungsmotor am wenigsten, zum Beispiel nur beim Beschleunigungen oder bei höheren Geschwindigkeiten. Es folgt Test auf Test“, beschreibt Engeljehringer. „Dabei sind nur kurze Pausen erlaubt, die im Falle eines menschlichen Fahrers dazu dienen, den Fahrer ablösen zu können.“

Diese Tests mit aktivem elektrischen Anteil werden bezeichnet als „Charge Depleting“-Mode, bei dem der Batterieladezustand stetig abnimmt. Der Test endet, wenn die verfügbare elektrische Energie nicht mehr ausreicht, um den regulären Fahrbetrieb zu unterstützen. Wie viele Tests dafür nötig sind, hängt von der Batteriegröße und der Hybrid-Steuerstrategie ab. Anschließend findet ein „Charge Sustaining“-Test statt, das Worst-Case-Szenario: die Fahrt mit leerer Batterie.

„Während aller Tests muss das Fahrzeug alle Schadstoffgrenzwerte einhalten. CO2-Emissionen und Verbrauch werden gewichtet berechnet, die Best-Case- und Worst-Case-Werte dazu in Bezug gesetzt: Wie viele Testläufe waren mit Hybridunterstützung möglich? Und: Welche üblichen Kilometerleistungen gibt es, innerhalb derer der Gesetzgeber annehmen kann, dass der Plug-in-Akku wieder aufgeladen wird?“, erklärt Kurt Engeljehringer. „Alle Hybridfahrzeuge müssen zudem einen RDE-Test absolvieren – und der wird im „Charge- Sustaining“-Zustand gefahren, also im Worst-Case-Zustand.“

Batterieelektrische Fahrzeuge müssen ebenfalls einen WLTC-Testlauf absolvieren. Dabei bestimmen die Prüfer den elektrischen Energieverbrauch und die nominelle elektrische Reichweite. Während des Ladens wird der Energiefluss gemessen. Ein RDE-Test ist nicht erforderlich, da während des Fahrbetriebs keine Schadstoffe und CO2-Emissionen entstehen.

Brennstoffzellenfahrzeuge sind im Grunde reine Elektrofahrzeuge – auch sie absolvieren einen aktuell eher rudimentären WLTC-Testlauf, in dem der Wasserstoffverbrauch gemessen wird. Dafür wird eine externe Wasserstoffflasche angeschlossen und deren Gewicht vor und nach der Messung bestimmt. Ein RDE-Test und die Ladeenergiemessung zur Batterie entfallen bei diesen Fahrzeugen ebenfalls.

Mehrverbrauch auf dem Papier

Die Folge der realistischeren Fahrprofile: Auf dem Papier, also in den Verkaufsprospekten, steigen die durchschnittlichen Verbräuche um rund zehn bis 20 Prozent gegenüber den Angaben des NEFZ. Die waren bislang im echten Leben ohnehin nicht zu erreichen, seit September 2018 orientiert sich jedoch die Besteuerung der Fahrzeuge an den im WLTP erfahrenen Werten – jedes Gramm über dem Grenzwert von 95 Gramm CO2 pro Kilometer kostet zwei Euro – bei ab dem 1. September 2018 neu zugelassenen Fahrzeugen. Spätestens dann wird es für Kunden schon bei der Konfiguration eines Neuwagens interessant: Wieviel mehr im Unterhalt, also in Steuern, kosten die 19-Zoll-Räder? Kann ich mit einem Bodykit aerodynamisch den Nachteil der größeren und breiteren Räder ausgleichen?

Mal eben mit dem Taschenrechner lässt sich diese Berechnung nicht anstellen. Deshalb hat Volkswagen eine IT-Struktur entwickelt, auf die die Konfiguratoren zugreifen und die es erlaubt, noch beim Zusammenstellen des Fahrzeugs seine steuerlichen Folgekosten darzustellen – und Alternativen anzubieten: etwa Leichtlaufreifen, wenn zuvor ein schweres Schiebedach geordert wurde; Stichwort: CO2-optimierte Ausstattungspakete. In Ländern wie Dänemark, die basierend auf dem CO2-Ausstoß eine Luxussteuer erheben, kann die neue Berechnung für die eine oder andere Zusatzausstattung „Haken ja“ oder „Haken nein“ im Kaufvertrag bedeuten.

Für den Automobilhersteller wirkt sich die Besteuerung beim Kunden unter Umständen auf die interne Logistik aus. Gab es bisher zum Beispiel einen Engpass beim 15-Zoll-Rad eines Modells, konnte es passieren, dass der Käufer ein schneller verfügbares 17-Zoll-Rad bekam – ohne Aufpreis. Seit September 2018 bedeutet dieses „Upgrade“ aber möglicherweise eine höhere Kfz-Steuer für den Kunden.

Ergänzendes zum Thema

Übergang NEFZ zu WLTP

Umrechnen von NEFZ in WLTP für das Flottenziel

Um Manipulationen auszuschließen, fahren technische Dienste wie TÜV oder Dekra 50 Prozent der Tests auf der Straße. Das Flottenziel bis zum Jahr 2020 von gemittelt 95 Gramm CO2 pro Kilometer (aktuell rund 130 g CO2/km) steht weiterhin, obwohl es basierend auf dem NEFZ beschlossen wurde. Deshalb werden die WLTP-Werte mithilfe der vom EU-Forschungszentrum „Joint Research Centre“ entwickelten Software „CO2MPAS“ auf NEFZ-Werte zurückgerechnet.

Da die Ergebnisse auf den strengeren Rahmenbedingungen des WLTP-Verfahrens basieren, fallen sie etwas höher aus als originäre NEFZ-Werte – eine Anpassung hierfür gibt es nicht. Ab 2021 werden die Flottenziele vollständig im WLTP überprüft. Ab dem Jahr 2030 gelten nochmals verschärfte Grenzwerte: Um weitere 37,5 Prozent soll der CO2-Ausstoß von Pkws von 2021 bis 2030 sinken, bei leichten Nutzfahrzeugen um 31 Prozent. Bis 2025 gilt eine Zwischenlösung: Beide Fahrzeugklassen sollen bis dann 15 Prozent weniger Kohlendioxid ausstoßen.

Einen herstellerübergreifenden Gesamtflottenwert wird es nicht geben, der Wert berechnet sich basierend auf dem durchschnittlichen Fahrzeuggewicht der Flotte. Ausgehend vom Grenzwert 95 g/km sind bis 2030 durchschnittlich 59 g/km gefordert, das entspricht einem Verbrauch von 2,2 Litern Diesel pro 100 Kilometer beziehungsweise 2,5 Litern Benzin pro 100 km. Ein anspruchsvoller Wert: Erreichbar ist er wohl nur mit umfassender Elektrifizierung und einem höheren Anteil an erneuerbaren Kraftstoffen wie Bio, E-Gas oder E-Fuel.
